Zetagi B300-P Power Amplifier300w SSB
 |
Este un amplificator tranzistorizat, dedicat indeosebi statiilor CB pentru banda 20-30 MHz. cu preamplificator pe receptie, comutat de un releu.
Este un amplificator tranzistorizat, dedicat indeosebi statiilor CB pentru banda 20-30 MHz. cu preamplificator pe receptie, comutat de un releu.
Output power: 70 - 200 Watts AM/FM, 140 - 300 Watts SSB
Fiind foarte accesibil si avand o constructie simpla, am decis sa-l modific pentru a-l folosi si in frecventele joase ale benzilor de radioamatori.

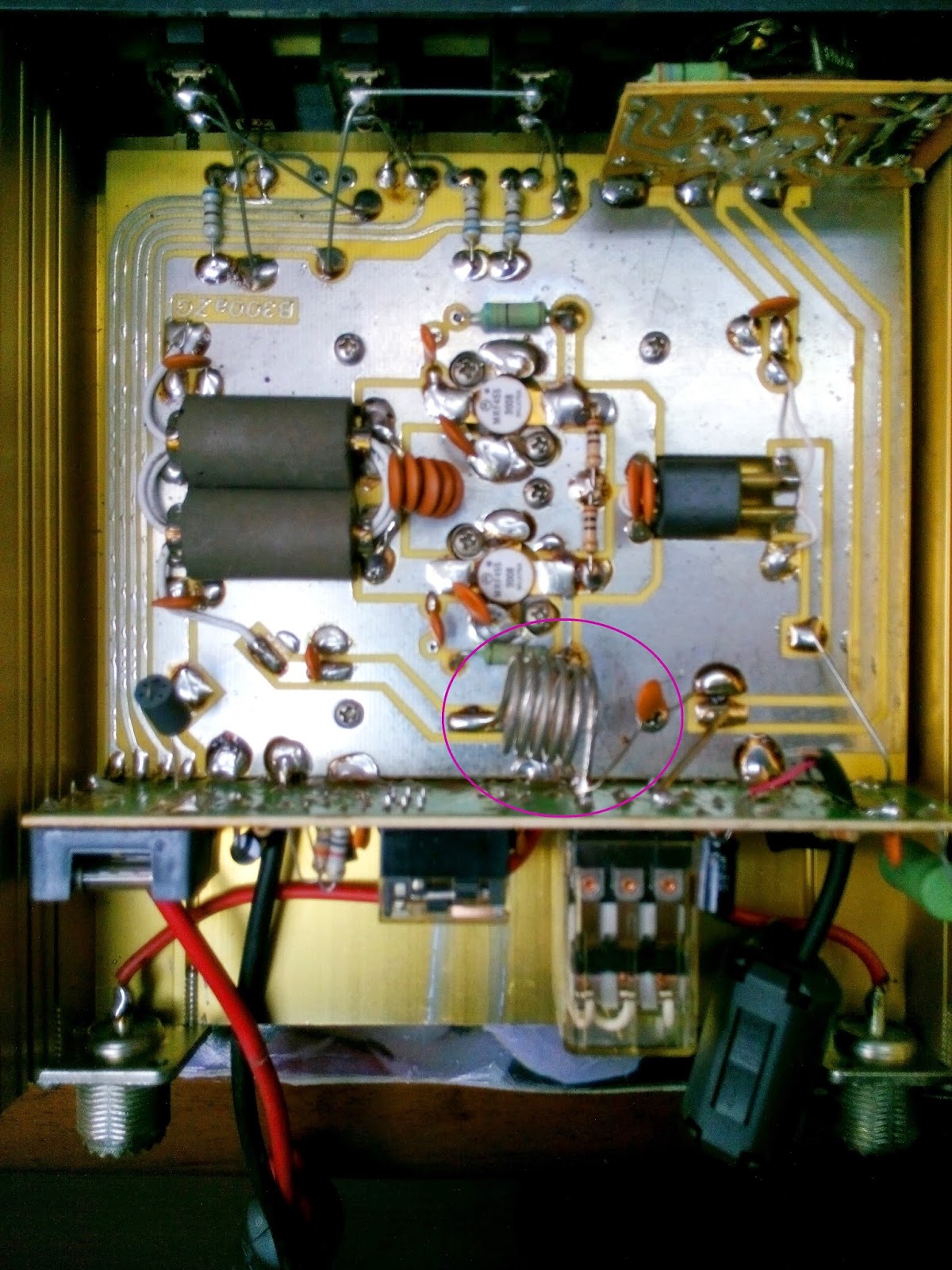

Localizati bobina si condensatorul de la iesirea din final, care sunt acordate in 22-30Mhz
si le eliminati cu grija,
unde au fost lipita anterior
Pentru imbunatatirea preamplificatorului de receptie intern, am inlocuit tranzistorul BC243
cu un BFR91A
astfe obtineti o amplificare de cca 18dB cu zgomot mic la intrare
Daca nu sunteti multumiti de reactia VOX-ului si doriti montarea unui PTT "la picior" sau comandat de transceiver, se poate face usor, lipind cele doua fire aici:
Fiindca radiatorul este destul de bun dar se incalzeste destul de tare daca emiteti mai mult, mai ales in modurile digitale, am suplimentat cu un cooler, ce are turatia comandata in functie de temperatura de un LM317
comandat de un senzor de temperatura NTC de cca 470 ohmi
Acesta de monteaza cat mai aproape de capsulele tranzistorilor, de preferat intr-o carcasa de aluminiu, in care am pus pasta siliconica pentru un mai bun transfer termic
Acum finalul dvs. va emite in banda de 1.8-30 Mhz,
Totusi, aveti mare grija cu adaptarea antenei, unda reflectata sa nu fie mare, aceasta fiind periculoasa pentru integritatea tranzistorilor.
Eu folosesc finalul impreuna cu un antenna tuner, deci circuitul este acordat in permanenta pe frecventa de lucru.
Daca nu folositi un antenna tuner, este bine sa realizati filtre cu toruri de ferita pe benzile dorite; in acest sens se poate folosi comutatorul de atenuare si sa-l transformati ptr comutarea filtrelor cu relee sau diode Schottky.
Mult succes, 73 !
