RTL2832 - R820T vs tuner RTL2832-E4000

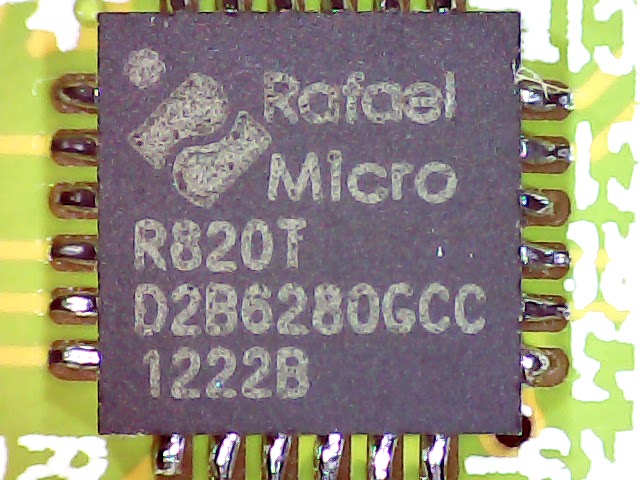

   Stickurile dongle USB in combinatia RTL2832 cu tunerul R820T, sunt relativ noi pe piata, mai ales de cand cele cu tunerul E4000 sunt pe cale de disparitie, in urma falimentarii fabricii producatoare.




 Principala diferenta a acestui nou tip de tuner, este ca el foloseste o arhitectura LOW-IF de 3.57Mhz, in loc de ZERO - IF ca la cele de pana acum..
 Acest lucru se reflecta in faptul ca nu vom mai avea pe mijlocul spectrului "spike-uri" de purtatoare ca la E4000.
iata si schema bloc a tunerului R820T :

  Inca un plus, este dioda de protectie de pe intrarea antenei care, la acest tip de Stick, este prezenta pe cablaj :)

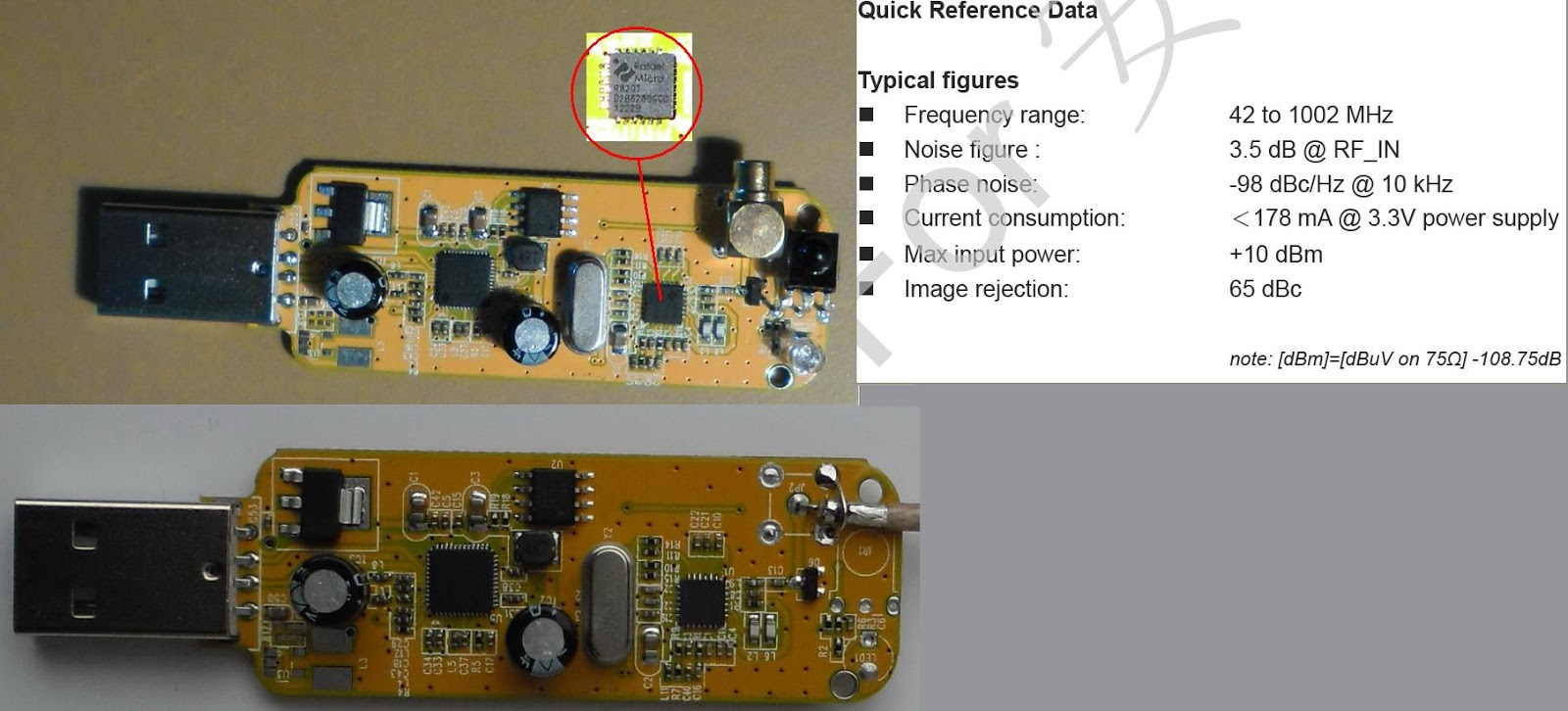

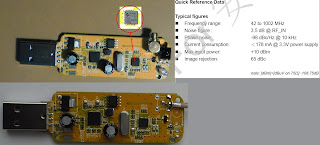

Datele de catalog, specifica domeniul de lucru intre 42Mhz -1002Mhz.


Partea superioara se pare ca este corecta, la frecventa de intrare inferioara, am constatat ca incepe sa receptioneze de la cca.22Mhz !


Banda de CB


Banda de 10M

 in urma testarii simultane (dar si la prima vizualizare), am vazut o diferenta de castig de +10dB cel putin, la receptorul cu R820T, ca si lipsa semnalelor  "in oglinda" sau "fantome".
 Testul l-am facut cu o singura antena de la care prin splitter ( 0dB atenuare) a fost distribuita la cele doua stick-uri; acelasi soft deschis in doua ferestre simultane si pe acelasi computer, desigur.
  Diferenta sau rezultatul, se poate vedea in clipul de mai jos:



 Concluzia, este ca merita sa achizitionati un asemenea gadget, cu toate ca nu ajunge pana la frecvente asa superioare ca E4000 dar, aveti avantajul receptiei in cele HF (24-27-28-50 Mhz)
 Cum spunea amicul meu Liviu - YO2LAU, e ceva sa poti vizualiza toata banda de 50Mhz vara, cand se deschide propagarea si vezi cam pe unde sunt corespondentii ! Eu personal preferam sa vad si banda de 14Mhz dar, nu le putem avea pe toate! :)
  Astept si concluziile voastre, succes la receptii interesante si DX-uri !

                    73!


miercuri, 19 septembrie 2012

SDR cu Alinco DJ-X11






  Alinco DJ-X11 este un receptor destul de bun pentru gama sa, cu receptia all mode AM/FM/WFM/SSB/CW intre 0.1kHz - 1.29Ghz;  care poate fi gasit la preturi intre 200 - 400$.






caracteristicile sale sunt:
 2VFO simultaneous RX

  • Main-band coverage: 0.05`1,299.99995MHz all mode AM/FM/WFM/SSB/CW (BFO for SSB/CW receive. An external antenna required for practical HF monitoring. Internal bar antenna for AM broadcast reception and earphone antenna feature inclusive.)
  • Sub-band coverage: VHF:118`171MHz/UHF:336`470MHz in AM/NFM
  • 1200 memory channels with adjustable memory banks using utility freeware (optional PC cable required)
  • IQ signal and Discriminator output features: DJ-X11 has an IQ signal output that can be used with 3rd-party software to operate as a SDR. 10.7MHz IF discriminator signal can be used with other receiver-related software available on the net such as AIS-plotting.
  • Voice-guidance system reads entering/entered frequency in English
  • Easy-to-use twin dials
  • Pocket size unit measures 61 (W) x 106 (H) x 38 (D) mm / 2.4 (W) x 4.17 (H) x 1.50 (D) in (without projections)
  • Rigged Polycarbonate body with rubber protectors
  • Selectable tuning steps: 0.05/0.1/1/5/6.25/8.33/9/10/12.5/15/20/25/30/50/100/125/150/200/500kHz/1MHz
  • Various scan modes: Preset, programmed, memory, VFO and tone scan
  • 3 selectable scan speeds (VFO: 25ch/s, 33ch/s, 100ch/s, Memory: 4.5ch/s, 8.3ch/s, 20ch/s)
  • TSQ and DCS decode
  • Wire remote-control using optional EDS-12
  • Long-lasting 1800mAh Li-Ion battery pack provides nearly 15 hours of operation at full audio output in a single RX mode
  • 1200 Alphanumeric (up to 16 characters) memory channels
  • Additional 100 memory channels are available for each Dual-mode memory, Search-pass, Priority monitoring and Programmed Scanning pairs
  • Large, brightly illuminated full dot-matrix LCD and keypads
  • Dual channel-scope (Alinco’s patented spectrum-analyzer alike feature)
  • Frequency counter and flash tune
  • “Bug detector” function searches for hidden transmitters
  • Illuminated keypad for comfortable operation
  • Standard Drop-in charger fully charges empty EBP-74 in 4 hours
  • RF gain and attenuator for both main/sub VFOs
  • Analog inversion-scramble decoder (European Models Only)
Specificatii:

  • Receiver range: Main VFO 0.05 – 1299.99995 MHz in All available modes / Sub VFO 118 – 170.995MHz & 336 – 469.995MHz in AM/FM (Cellular frequencies 824.000 – 849.995MHz, 869.000 – 894.995MHz blocked on T models. EGR model receives Ham and Broadcast bands only. 225 – 335.995 MHz in AM/FM may be usable although out of specification and warranty)
  • Mode: FM,WFM,AM,SSB(USB/LSB),CW(CU/CL)
  • Antenna Impedance: 50 ohms (SMA)
  • Supply voltage: DC 3.7V (EBP-74) / DC 4.5V (EDH-33) / DC 5.4V – 6.0V (external regulated source) negative ground
  • Current consumption: approx.130mA Mono band / 180mA Dual band
  • Temperature range: -10 to +60 dig C (+14 to +140 dig F)
  • Frequency stability: -7 to +3ppm(-10 to +60 dig C)(+14 to +140 dig F)
  • Dimension without projection: 61 (W) x 106 (H) x 38 (D) mm / 2.4 (W) x 4.17 (H) x 1.50 (D)
  • Weight: Approx.235g / 8.29 oz (Ant.& EBP-74 inclusive)
  • Receiver: Triple-conversion super heterodyne AM/SSB/CW/FM in Main VFO / Double-conversion super heterodyne AM/FM in Sub VFO and WFM in Main VFO
  • Selectivity: SSB/CW -6dB: 2kHz or more -50dB : 7.5kHz or less, AM/FM -6dB : 12kHz or more -60dB : 35kHz or less, WFM -6dB : 180kHz }40kHz -20dB : 470kHz or less
  • Sensitivity(typical value within the band: 10dB S/N:AM/SSB/CW , 12dBSINAD:FM/WFM):
  • Main-band: 0.050~0.531MHz (AM) 5dBu   0.531~1.62MHz (AM) 2dBu   1.62~76MHz (AM) -5dBu    1.62~76MHz (SSB,CW) -10dBu   1.62~76MHz (FM) -15dBu   76~108MHz (WFM) -3dBu    108~136MHz (AM) -6dBu   136~174MHz (FM) -14dBu   175~221.75MHz (WFM) -6dBu    221.8~336MHz (AM) 0dBu   336~475.75MHz (FM) -13dBu   475.75~770MHz (WFM) -13dBu    770~1260MHz (FM) -9dBu   1260~1300MHz (FM) -6dBu
  • Sub-band: 118~136MHz (AM) -3dBu   136~170MHz (FM) -14dBu   336~470MHz (FM) -14dBu *225~335.995 MHz in AM/FM


 Destul de bun, insa cu mult mai bun, daca adaugam ca poate fi folosit cu succes la receptia cu ajutorul unui software pentru SDR - HDSDR ! Cu ajutorul lui Michael care a scris un ExtIO plugin pentru HDSDR, acum acest receptor poate fi controlat din interfata programului,beneficiind de toate facilitatile acestuia. ExtIO pentru acest receptor poate fi dowloadat de AICI si apoi copiat in folderul unde aveti instalat HDSDR  Pentru conectarea la PC aveti nevoie d o interfata USB modelul ERW-8 .Dupa conectarea acesteia, introduceti un cablu audio ( neaparat STEREO - pentru semnalele IQ) in mufa de casti a receptorului si la intrarea de microfon a PC-ului si puneti DJ-X11 in modul IQ. Daca ati urmat intocmai acesti pasi, acum, cu un singur click pe display in waterfall, schimbati frecventa,vizualizati simultan emisia mai multor statii, decodati semnale digitale, etc.








Succes !

duminică, 12 august 2012

Cum sa faci testul unui SDR Dongle RTL2832 / E4000


   Pentru cei care detin deja un astfel de dongle USB si curiosi sa stie banda de frecvente unde pot receptiona semnalele radio, exista un progam sub DOS, care stie sa faca acest lucru; afisand limita inferioara si cea superioara de receptie, precum si bine cunoscuta "zona moarta" - de GAP - unde PLL-ul este blocat.
 Acest program poate fi luat DE AICI:
Salvati-l si-l dezarhivati in C:, sa va fie mai usor pentru comenzile sub DOS.
 Eu am redenumit folderul in RTL si executabilul care ne intereseaza, rtl_test.exe in test.exe
Dupa aceasta, intrati in Run si tastati cmd (sau in WIN7- pe butonul  Start si in locul de search scrieti cmd) si Enter. Va apare fereastra de DOS, acum trebuie sa lansati executabilul din folderul RTL
Scrieti urmatoarele linii:
 cd c:\rtl
  test -t  (sau rtl_test -t daca nu ati redenumit fisierul)

Dupa care, va apare frecventa de lucru si zona in care receiverul este blocat:


Fiindca am doua stick-uri, am facut testul la ambele; iata diferenta la cel de-al doilea:


Mentionez ca ambele sunt acelasi model, care poate fi vazut in postarile anterioare



 Mult succes & 73 !


sâmbătă, 28 iulie 2012

In 10 minute, un alt Up-Converter RTL SDR - Funcube

 O alta varianta de up converter pentru receptorul SDR RTL2832 sau pentru Funcube, am realizat-o cu ajutorul unui modul de oscilator si mixer recuperat de la un vechi RTP 4MF de 0,5W STORNO, ce functionau prin anii 70-80



  Aici am avut o varianta de RTP "antiexploziv", o denumire cam pompoasa, in conditiile in care era acelasi model, doar ca in interior cablajele erau protejate cu un fel de lac, pe marginea carcasei o garnitura de cauciuc un pic mai buna decat la cele uzuale si un microintrerupator mai special, care nu crea arc electric care sa declanseze accidental vreo explozie. Pretul, pe acele timpuri, era cam triplu,doar pentru aceste mici diferente.
 Iata si placile din interior:



 Din aceasta "caramida" HI, avem nevoie doar de acest modul, amplasat in stanga jos, din imaginea de mai sus:



 Singurul "efort" pe care trebuie sa-l faceti acum, este inlocuirea unui cristal de cuartz din oscilator, cu unul de 100Mhz si selectarea comutatorului de canale pe pozitia corespunzatoare ( pe canalul unde ati inlocuit cuartzul) si introducerea miezului cu cateva spire, pana incepe sa oscileze pe frecventa dorita.
 Acum, conectati antena la cablul ecranat care este lipit pe cablaj, (firul cald si masa), iar la cel care iese din carcasa mixerului (cutiuta aceea) la intrarea in DVB-T. Alimentati montajul cu cca. 12v c.c cu plusul la firele rosii si minusul la masa (conectati ambele fire rosii impreuna)
 Porniti softul, setati pe frecventa LO pe 114 de ex. si veti avea supriza sa vedeti semnalele purtatoare din HF, banda de 14Mhz ( se poate receptiona orice banda in HF)
  Daca doriti ca frecventa afisata sa fie afisata fara plusul de 100Mhz, deschideti cu F7 Options, selectati ExtIO Frequency Options,






iar la setari bifati a treia casuta - SDR hardware on UP/Down converter si scrieti frecventa de 100Mhz (divizata in Hz adica 1 urmat de opt de zero) si OK!





 Setati frecventa LO la 13Mhz de exemplu, sa fie purtatoarea in afara benzii si va plimbati cu cursorul pe frecventa sau QSO-urile dorite, pe care acum le vedeti in Waterfall
  aici se pot vedea semnalele de BPSK 31 in 20m:





in 40m:





si SSB









mai jos aveti schema electronica a oscilatorului si partii de mixer:




   Daca nu dispuneti de un cuart pe 100Mhz, nu va descurajati, folositi ceea ce este!
de exemplu pe modul sunt cuarturi cam la 73-76Mhz si, nu mai reglati nimic !
 Nu uitati insa sa schimbati la ExtIO frecventa corespunzatoare cuatzului, pentru a va afisa frecventa de lucru corecta.
 Desi simplu, acest up converter este extrem de stabil si fiabil, fara a pune filtre la intrare sau iesire  - trece banda, trece jos; am o receptie clara,receptionand si semnale DX si locale, fara probleme
 Va incurajez sa incercati !

  73 !

vineri, 27 iulie 2012

Up -Converter NE602, pentru SDR dongle RTL2832 - FunCube



  Pentru cei care doresc sa receptioneze benzile de HF cu stickul DVB - T, se poate construi acest Up convertor care transpune banda de 0-50Mhz in 100-150Mhz.
 Semnalul din antena este amplificat de circa 5 ori cu tranzistorul de castig mare si zgomot redus,  BFR91A, apoi aplicat la intrarea circuitului integrat NE602 printr-un filtru de banda si un limitator pentru semnalele RF  prea puternice realizat cu doua diode Schottky  si mixata apoi cu frecventa de 100Mhz produsa de oscilatorul intern si cuartz-ul exterior ; la iesire rezultand un semnal util cu care prin intermediul dongle-ului vom receptiona semnalele de unde scurte,in intervalul de frecvente cuprins intre 100 si 130 Mhz, sau 150Mhz ptr banda de 6m.
 La oscilator, am ales un cuartz de 100Mhz pentru a indica frecventa corecta in timp real, inmultita cu 100, evident.
 Recomand ca la intrare, semnalul de RF sa fie preluat dupa antenna tuner, pentru un bun acord in banda pe care doriti sa o receptionati si sa nu mai construiti inca un filtru la intrare, ptr asa gama larga de frecvente (sau mai multe ptr fiecare banda)

in fisierul de mai jos, aveti un exemplu de receptie in banda de 20 metri, realizat cu acest convertor HF :

 Succes, 73!

luni, 16 iulie 2012

RTL2832 ca IF-SDR - Analizor Audio Panoramic pentru Icom 7000

  De mult timp, doream sa beneficiez la transceiverul meu, Icom 7000, de un adaptor panoramic, astfel incat sa pot vizualiza semnalele din spectrul radio.
 Pentru aceasta, am experimentat diverse montaje IF-SDR, in special pe frecventa de 455kHz, insa, nu am fost multumit de rezultatele obtinute, in special de nereusita eliminarii in totalitate a frecventei imagine
 Avand deja acum un dongle SDR  RTL2832, am decis sa-l utilizez pentru acest scop. Initial , am construit 3 scheme de UP Converter, pentru a receptiona benzile din HF, din care unul a functionat foarte bine, dar acesta va fi un subiect viitor.
 Revenind la IF SDR, prima varianta a fost sa folosesc un up converter pentru frecventa intermediara de 10,7Mhz.
  Studiind insa manualul service al transceiverului....WOW !  a aparut solutia salvatoare!
Prima frecventa intermediara, este :



124.487Mhz, ceea ce se incadreaza in banda de receptie a dongle-ului RTL2832  !
  Deci, se poate receptiona, in acest caz, HF cu RTL2832,
FARA NICI UN MONTAJ, MIXER SAU UPCONVERTER !!!
 Pentru aceasta, a trebuit sa modific iesirea de IF, respectiv sa o mut de la 455kHz, la colectorul tranzistorului Q502 inaintea filtrului (pentru a avea un spectru de  banda mai larga), unde este prezenta prima frecventa intermediara.


 Iesirea de RF, inseriata prinitr-un condensator SMD de cca 27pF, am facut-o pe mufa DIN cu 13 pini, pe care am modificat-o, renuntand la PINUL 13 SQLA, prin inlaturarea bobinei L1107.



 De la mufa DIN, pana la intrarea in RTL2832, se foloseste cablu coaxial !

  Acum, porniti programul HDSDR, setati frecventa de acord la cca 125.500Mhz si SUCCES !!!

iata un exemplu de receptie SSB IF-SDR  RTL2832 :





si receptie in segmentul alocat modurilor digitale :




  Aceasta solutie, poate fi adoptata si pentru alte transceivere care au prima frecventa intermediara mai mare de 60Mhz !

  73 !


miercuri, 11 iulie 2012

RTL2832 DVB T - Mods - Micsorarea zgomotului cauzat de temperatura excesiva

 Cunoastem deja faimoasa "jucarie" pentru receptia semnalelor de radiofrecventa, RTL2832 din postarile mele anterioare.
 Este un receptor cu bune performante,  totusi, nu ar strica un preamplificator pentru imbunatatirea parametrilor, in special la receptiile EME sau de la sateliti. In viitorul apropiat voi testa si un LNA.



 Pe parcursul functionarii si testarii acestui SDR, am constatat ca dupa circa 15 minute, se incalzeste excesiv si, parca devine mai "imun" la semnalele RF mai slabe, crescand zgomotul.
 Se pare ca, ambalarea termica  este cauza, producand asa numitul "zgomot termic".
O descriere foarte buna si la obiect este prezentata de Florin - YO8CRZ in articolul de AICI
 Dimensiunile reduse ale acestui DVB sunt binevenite insa, in cazul in care vrei sa-i asiguri o racire suplimentara, lucrurile se complica putin, din cauza gabaritului.
 Incercand diferite metode, am ajuns la varianta atasarii unei bucati prelucrate dintr-un radiator de la o veche placa video si fixarea lui cu pasta termoconductoare, folosita la procesoarele din PC.



Dupa o folosire  de circa jumatate de ora, pasta se intareste si radiatorul s-a fixat destul de bine pe chipseturile RTL2832 si E4000. Era bine ca radiatorul sa fie un pic mai mare, dar socul de RF si stabilizatorul din cealalta parte erau la alt nivel fata de inaltimea chipseturilor si racirea nu s-ar fi facut corespunzator.
 Pentru protectia componentelor, am decupat capacul superior la dimensiunea radiatorului si l-am fixat la locul lui.



In urma acestei modificari, am observat o mai buna disipare termica, desi stick-ul inca este foarte cald, iar nivelul de zgomot a mai scazut pe timpul functionarii indelungate, cu cateva zecimi de decibel.

  Succes !





joi, 5 iulie 2012

POCKET TV - transforma un TV in SMART TV

POCKET TV




 la un pret de cca. 99 $, este un dongle care se conectează la portul HDMI de pe orice televizor obisnuit (chiar dvs. de 5 ani TV), şi îl converteşte într-un televizor inteligent. Este de fapt un  micro-computer cu dimensiunea unui stick, care ruleaza Android 4.0 (Cream Sandwich ICE), la fel ca cele mai recente smartphone-uri de azi.
 Puterea de procesare în TV-ul de buzunar va permite să rulati Android   pe TV-ul transformat, ganditi-va la un iPad de 50 inch :)






 Puteţi descărca aplicaţii de redare video de la Google Store Stream, trimite sau citire mail-uri, juca jocuri, conectarea cu prietenii tăi de pe Facebook, vizionare ştiri,  sau pur şi simplu navigaţi pe internet. Puteţi ataşa chiar şi o camera video pentru a face video-apeluri pe Skype ...
   Da, totul cu acelasi TV!
Se foloseşte portul HDMI pentru afişaj şi poate fi controlat fie cu o  telecomanda IR standard sau cu un alt telefon mobil. Se poate conecta la orice televizor standard prevăzut, atâta timp cât acesta are un port HDMI şi se va afişa până la rezoluţie de 1080p. Are, de asemenea, un port USB, astfel încât să puteţi ataşa un hard disk extern, o tastatură wireless şi mouse-ul sau o camera video pentru apeluri video. Oh şi am menţiona, de asemenea, are un slot micro SD, astfel încât să puteţi adăuga spaţiu de stocare suplimentar.
Iulie-august: prima serie de producţie
Septembrie: asamblare, testare si ambalare (eventual începe de transport maritim)
Octombrie: Start de transport  catre consumatori




 Pocket TV-ul de buzunar are un procesor Cortex A9 de 1GHz ruland Android 4.0 (care funcţionează similar cu Apple iOS pentru fanii Apple).





 Productia de TV de buzunar este aproape gata  şi sperăm să înceapă  prin septembrie sau octombrie 2012.
iata un grafic de lucru:
Iunie: Finalizarea de dezvoltare software





Alte info, AICI:

sâmbătă, 30 iunie 2012

Pilon portabil pentru antene Ham Radio - Inflatable Antenna Tower

 Navigand pe net in cautarea unei solutii pentru lucrul in portabil, am gasit o idee ingenioasa a unui american din  Tennessee, care a realizat un pilon gonflabil, in mai multe variante de inaltimi si accesorii.

 Iata o schita a acestuia :




  Cel cu o inaltime de 10 metri si 1,5m la baza, cu greutatea proprie de doar 22Kg, poate "ridica" o antena de pana la 4.5kg !
 Suficient pentru o verticala  de 2m ! :)
 De asemenea,  ma gandeam ca se pot pune cu putina iinspiratie, pe exteriorul turnului antene filare verticale diferite, pentru benzile superiore, selectia facandu-se printr-un comutator de antene.
 Pilonul este disponibil in cca 40 de secunde de la despachetare, demontarea lui cam tot pe atat asa ca, nu riscati sa va udati daca se anunta nori de furtuna, HI !




Pilonul are si accesorii, ca de exemplu un cort,




sau sistem de iluminare:





Pentru doar 60 de dolari, pilonul poate fi personalizat cu indicativul dumneavoastra:


eu l-am personalizat mai ieftin :P  :)

 iata un exemplu de fixare a unei antene directive in 433Mhz, cu pol;arizare verticala sau orizontala


 Tot acolo veti vedea linkuri catre alte filmulete dedicate acestui pilon foarte util si necesar.
Daca unii viseaza la papusi gonflabile, noi visam de acum incolo la un pilon gonflabil; hi,hi...

  Lasand gluma deoparte, acest sistem poate avea aplicatii foarte practice in cazul situatiilor de urgenta !
Cred ca nu ar strica sa fie in dotarea fiecarei formatiuni care participa la astfel de evenimente, macar a unui singur pilon de acest fel



Inca nu am sunat pentru pret, sunt convins ca nu este prea ieftin mai ales ca intervine si problema transportului de peste ocean.
 Cine stie, poate veti gasi un sponsor generos pentru clubul dumneavoastra...


more info:

Later edit:

Price:$1.139,00



                                                        SUCCES & 73 !

miercuri, 20 iunie 2012

Raspberry Pi


 Dupa doua luni de asteptari, iata ca am primit coletul cu cel mai ieftin si mai mic PC din lume.


 Cererea este atât de mare încât una dintre companiile care produc şi vând dispozitivul şi-a epuizat stocurile. Oricum, producătorii vor continua să fabrice computerul până la acoperirea cererilor. Procesul de concepre al computerului a durat şase ani, spun producătorii pe pagina de internet www.raspberrypi.org. Ei recunosc faptul că fabricanţii din China au întârziat în livrări, dar că au început să colaboreze cu două companii din Marea Britanie, Premier Farnell şi RS Components, care fabrică şi distribuie computerul. Profitul fundaţiei care s-a ocupat de proiect este minim şi va fi donat.

În prezent este produsă varianta de 35 de dolari, Raspberry Pi Model B, care include în plus faţă de modelul A un port Etherent şi două USB, plus RAM dublu.

Avand dimensiunile de  85,6 x 53,98 x 17mm ,









cam cat o carte de credit, este ideal pentru multiple utilizari, in toate domeniile; incepand de la automatizari, pana in medicina si chiar sateliti!
  Este "dotat" cu un procesor Broadcom BCM2835 ARM11 de 700 MHz, iesiri video AV, HDMI, jack audio, alimentare prin micro-USB si slot pentru memory card SD.
 Cei care au lansat comanda la inceput, au avut posibilitatea sa opteze si pentru primirea unui tricou gratis, foarte sic ! Ma bucur ca am avut si eu aceasta sansa :)






 Iata cateva caracteristici pentru aceasta minunatie de PC:




Model B
SoCBroadcom BCM2835 (CPU, GPU, DSP, and SDRAM)
CPU:700 MHz ARM1176JZF-S core (ARM11 family)
GPU:Broadcom VideoCore IV, OpenGL ES 2.0, 1080p30 h.264/MPEG-4 AVC high-profile decoder
Memory (SDRAM):
256 Megabytes (shared with GPU)
USB 2.0 ports:12 (via integrated USB hub)
Video outputs:Composite RCA, HDMI
Audio outputs:3.5 mm jack, HDMI
Onboard storage:SD, MMC, SDIO card slot
Onboard network:10/100 Ethernet (RJ45)
Low-level peripherals:8 × GPIO, UART, I²C bus, SPI bus with two chip selects, +3.3 V, +5 V, Ground
Power ratings:
700 mA (3.5 W)
Power source:5 volt via MicroUSB or GPIO header
Size:85.60 × 53.98 mm (3.370 × 2.125 in)
Operating Systems:Debian GNU/Linux, Fedora, Arch Linux




  Placa vine ca oricare PC, adica fara sistem de operare dar din fericire, exista un suport consistent pentru ea, cu cateva OS care pot fi luate de AICI:

 Tot ce va trebuie, este un card de 4Gb, cu o rata de transfer cat mai mare. Cardul poate fi mini SD, in acest caz va fi folosit impreuna cu un adaptor.
 Evident, nerabdarea a fost foarte mare asa ca, am instalat Debian LXDE si, satisfactia a fost pe masura asteptarilor, singura "deficienta" din punctul meu de vedere, fiind RAM-ul cam mic, doar 256Mb, fiind necesari macar 512Mb.
 Chiar si asa, navigare pe net este o placere, la fel rularea de melodii sau filme in format HD !
  Pentru cei interesati, au inceput sa apara primele reviste dedicate, si pot fi vizualizate AICI


  Primul pas fiind facut, adica testarea ei, urmeaza sa studiez posibilitatile de utilizare, in special in domeniul aplicatiilor necesare radioamatorilor pentru comunicatiile digitale.

duminică, 10 iunie 2012

SDR# sau SDR Sharp - o aplicatie pentru receptorul RTL2832









SDR#  sau SDR Sharp,


  este o aplicatie pentru receptia semnalelor radio foarte simpla, nu solicita atat de multe resurse hardware ale pc-ului, scrisa  in C# pentru o mai buna performanta.







  Aplicatia poate fi utilizata cu mai multe tipuri de receptoare SDR, iata o lista de compatibilitati:



  • SoftRock
  • FiFiSDR
  • FUNcube Dongle
  • SDR-4
  • LazyDog’s LD-1
  • SDR-IQ
  • SDR-14
  • RTL2832U / RTLSDR
  • orice placa de sunet cu SDR front end
  • orice driver ExtIO bazat pe SDR front end
  Noua versiune, poate fi gasita AICI:

  Versiunea urmatoare care este preconizata in curand, va avea mai multe imbunatatiri, printre care si receptia stereo a semnalelor FM radio

luni, 4 iunie 2012

Cum sa maresti distanta/zona de acoperire la un Bluetooth USB

 Tehnologia Bluetooth a ajuns cea mai populară soluţie de conectare wireless pentru o piaţă tot mai mare de dispozitive precum telefoane mobile, camere digitale foto şi video, calculatoare, PDA-uri, imprimante, etc.
 Din varia motive, avem de multe ori nevoie de o conexiune bluetooth la o distanta cat mai mare, pentru diverse accesorii si gadgeturi.
 Adaptoarele USB care intr-adevar acopera 100 m REAL, nu doar de reclama, sunt destul de scumpe, asa ca am ales o "victima" de doar 1.2 $, la care vom face modificarea necesara pentru extinderea
suprafetei de acoperire cu semnal radio..
Acesta, teoretic, face parte din clasa 2

Clasa 2 2,5 mW  4 dBm ~10 metri acoperire
Practic,distanta este mult mai mica, cca 2-3 m.
 Ok,hai sa-i imbunatatim performantele !



 Pentru inceput se va desface atent carcasa acestuia,
 folosind un cutter sau ceva asemanator



si scoatem cu grija modulul afara din partea metalica si
 carcasa de plastic





Tehnologia bluetooth foloseste banda radio în ISM cu frecventele cuprinse intre 2400 - 2480 MHz.Banda este divizată în 79 de canale radio, fiecare canal având o lărgime de bandă de 1 MHz.
 Iata mai jos o diagrama de propagare a unei unde radio:



  Din vasta lor experienita si nenumaratele teste, radioamatorii spun ca cel mai bun amplificator, este antena !
 Asadar, pentru a extinde distanta de conectivitate prin bluetooth, vom interveni la antena
Inainte de a face modificari, trebuie sa stim cate ceva despre antene:

     Cum lucreaza antenele in general

Cind emitatorul injecteaza un curent radio in antena, aceasta incepe sa produca un cimp magnetic in jurul ei. Aceasta este unda radio. Cind campul magnetic intalneste o alta antena, induce in aceasta un curent pe care receptoarele il transforma in sunet. Un rol important il joaca lungimea antenei!
Cimpul magnetic produs de antena, va produce un curent in orice suprafata de metal pe care o loveste dar cu cat lungimea acestora este mai aproape de una din relatiile de calcul ale antenelor cu atat curentul indus in ele este mai mare.
Aceste lungimi au o denumire specifica. Rezonanta antenei. Toate antenele au un punct exact de rezonanta. Rezonanta antenei, este frecventa in MHz unde antena este in stare de balans electric care este determinat de lungimea antenei. Aceasta se poate calcula cu formula:
Lungimea de unda in m:
 Lambda = 300/frecventa (MHz)



 Stiind aceasta formula,vom calcula lungimea necesara pentru antena ce ne intereseaza.
 Lunginea de unda in acest caz, va fi 300:2.4(Ghz)=12.4cm
Pentru o antena optima, se va alege varianta de Lambda/4, rezultand o lungime de 31.2 mm, deci vom taia o bucatica de sarma de cupru cu diametrul de 0,5-0,7 mm la o dimensiune de 31 mm, care este foarte stricta !
 Daca este mai lunga sau mai scurta, rezultatele vor fi mai rele decat cele scontate.




 Avem acum si antena pregatita, mai departe trebuie neaparat,
 sa intrerupem circuitul antenei pe cablaj
( aceea care arata ca o sinusoida aurita - in dreapta)
cu ajutorul unui cutter, chiar la extremitatea de jos,
unde se vede un condensator de cuplaj (acela negru)
 Altfel, vom avea doua antene si, iarasi nu va fi bine :)
Acum, cu atentie, vom lipi antena la extremitatea libera
a condensatorului






  Dupa care, vom reasambla modulul, in ordinea inversa demontarii






 Gata !
Cu aceasta modificare, am reusit conectarea intre telefonul mobil
din masina aflata in parcare,si computerul de acasa (et.10),
legatura fiind stabila si fara lag-uri.
 Evident, inainte de modificare, acest lucru era imposibil !


  Succes !
